Сензорите от серията CHCNAV P2 са предназначени за най-разнообразни статични и мобилни приложения, изискващи високоточно позициониране и ориентация. С тях се оборудват станции от ГНСС инфраструктурата, мрежи за мониторинг на динамични процеси. Подходящи са за оборудване на автономни платформи, машинен контрол и други статични и мобилни приложения със сантиметрова точност.

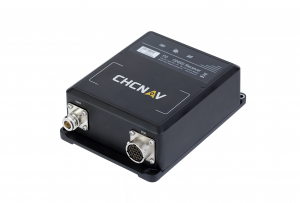

CHCNAV P2

Общи характеристики

Сензорът CHCNAV P2 разполага с минималната конфигурация, необходима за изграждането на постоянно действащи референтни ГНСС станции.

С 336 приемателни канала, сензорите от серията P2 следят всички граждански ГНСС (GPS, GLONASS, BeiDou, Galileo), SBAS, IRNSS и QZSS сигнали, а също така OmniSTAR и RTX в честотната лента L. Регистрацията на измерванията е с честота до 50 Hz.

Сътниковите сигнали се приемат с външна антена геодезически тип. Уредите разполагат със следните хардуерни портове: Етернет, RS232 – 2 бр. и 1 pps. Конфигурирането на настройките, изтеглянето на данните и обновяването на фърмуера се извършват с потребителския уеб-интерфейс.

Подробни данни

ХарактеристикиP2
Брой на приемателните канали336
Поддържани сигналиGPS: L1 C/A, L2C, L2E, L5
GLONASS: L1 C/A, L2 C/A, L3 CDMA
BDS: B1I, B1C, B2I, B2C, B3I
Galileo: E1, E5a, E5b, E5AltBOC, E6
SBAS: L1 C/A, L5
QZSS: L1 C/A, L1 SAIF, L2C, L5, LEX
IRNSS: L5
L-band: OmniSTAR, RTX
Входно-изходни формати за корекцииCMR, CMR+, sCMRx, RTCM2.x, RTCM3.x
Изходни резултатиНавиганионни данни: NMEA-0183, GSOF
Измервания: RT17, RT27
Честота на обновяване: 50 Hz
Точност
(хоризонтална / вертикална)
RTK: 8 mm + 1 ppm / 15 mm 1 ppm
SBAS: 0.5 m / 0.85 m
DGPS: 0.25 m + 1 ppm / 0.50 m 1 ppm
КомуникацииПортове: Ethernet, RS232 x 2, 1pps
Температурен режимЗа работа: от -40⁰ до +75⁰C
За съхранение: от -40⁰ до +85⁰C
Защита от проникващи частици и влага Стандарт: IP67
Влажност: 100%
Физически характеристики Размери: 162 х 120 х 53 mm
Тегло: 1.0 kg
ЗахранванеВъншно, 9 – 36 VDC
Консумация: 2.7 W

Приложение на CHCNAV P2

Управление на строителна механизация
Драгиране
Позициониране на пилони
Базови ГНСС станции
