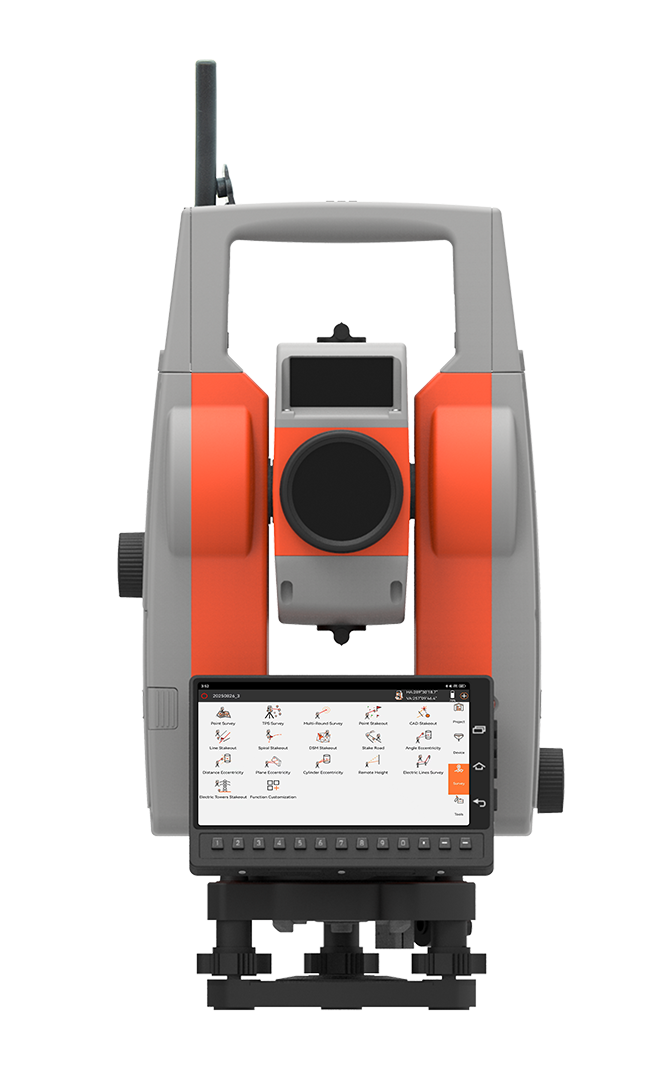

В роботизираната тотална станция MTS-R1 е мощна автоматизирана платформа с операционна система Андроид 11, предназначена за извършване на основните геодезически работи от сам човек. Позволява търсене и захват на призма на разстояние до 300 m, автоматично разпознаване на призми за измерване с точност 1 mm @ 100 m, както и интегриране с лекота на RTK данни. Проектиран за работа в сурови условия, инструментът предлага дистанционно управление и висока интуитивност за постигане на максимално ефективна работа на терена.
Обща информация
Благодарение на функциите Prism Plus Position (PPP), Prism Serch (PS), LockNTrack и Automatic Prism Recognition (APR), роботизираната тотална станция MTS-R1 е позволява пълоценна самостоятелна работа на геодезиста, без помощници.

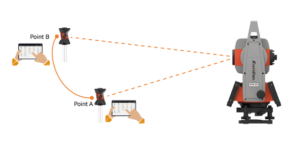

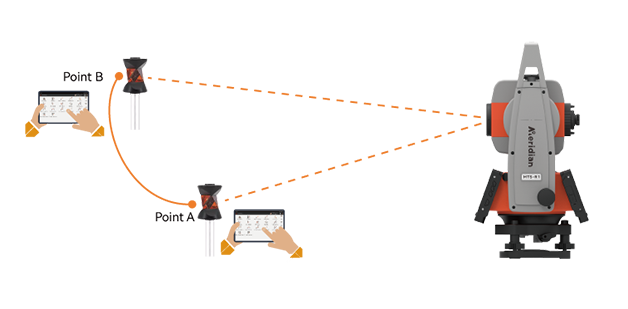

● PPP е функция, позволяващо дистанционно управление на инструмента, от щока с призмата.
● PS е функция за автоматично търсене на призмата, когато тоталната станция трябва да я намери и да възстанови насочването към нея. Обхват по разстояние 1.5 – 450 m, ъглов обхват 360⁰ – по хоризонта и ±18⁰ – по височина.
● LockNTrack е функция за “захващане” на призмата и проследяването й, докато операторът се придвижва с щока, върху който е монтирана.

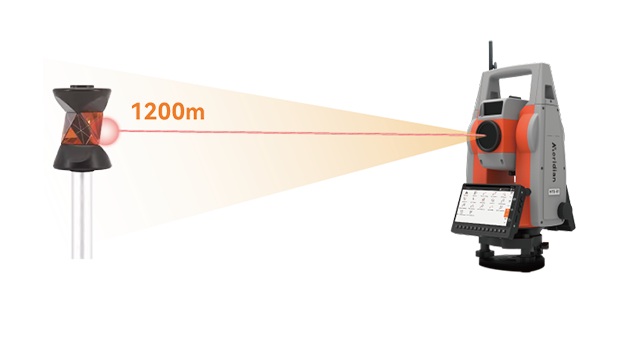

● С APR се извършва автоматично разпознаване и насочване към призмата. Охват със стандартна призма 3 – 1200 m, а с 360⁰ призма – до 800 m. Точност на насочването – 1 mm на 100 m.
Подробни данни
| Характеристики | MTS-R1 |
| Ъглови измервания | Точност: 1″ Резолюция: 0.1″ / 1″ |
| Мерни единици | Ъгли: Гони, градуси, хилядни Дължини: Метри, футове (US, Int) |
| Увеличение и полезрение | 30 пъти, 1⁰30′ |
| Минимално разстояние за фокусиране | 1.2 m |
| Осветление на нишковия кръст | Регулируемо, 5 степени |
| Пойнтер | Червен лазер |
| Сензора за наклон | Тип: Двуосов, фотоелектрически Обхват: ± 4′ Точност: 1″ |
| Обхват по разстояние | С призма: 3500 m Безпризмено: 1000 m |
| Точност по разстояние | С призма: 1 mm + 1 ppm Без призма, ≤ 500 m: 2 mm + 2 ppm Без призма, > 500 m: 5 mm + 2 ppm |
| Време за измерване | С призма, следене: 0.1 s С призма, фино: 0.3 s Безпризмено: 0.3 – 3 s |

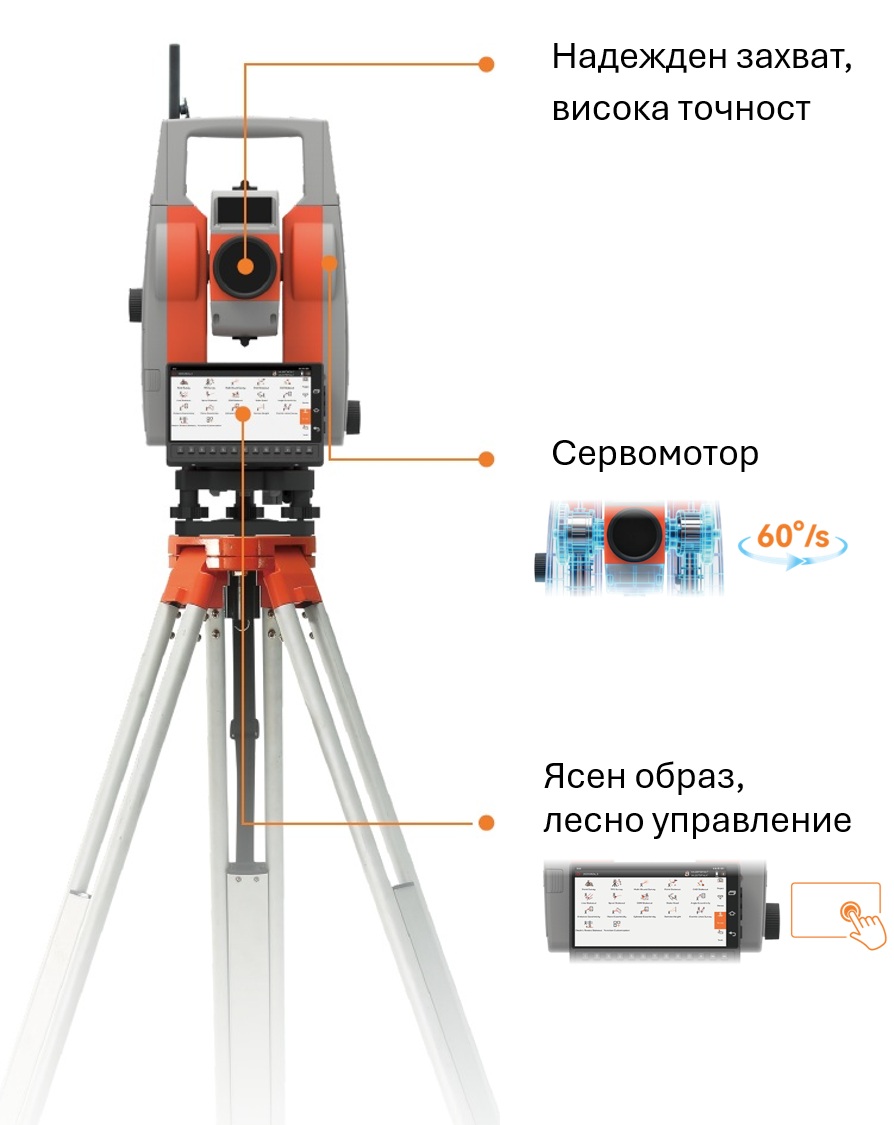

| Въртене на алидадата | DC сервомотор Скорост: 60⁰/s Време за обръщане КЛ/КД: 2.9 s |
| Автоматично разпознаване на призми (APR) | Стандартни призми: 3 – 1200 m 360⁰ призми: 800 m Време: 3 – 5 s Обхват на търсене: ± 1.5⁰ Точност на насочване: 1 mm @ 100 m |
| Търсене на призми (PS) | Обхват по разстояние: 1.5 – 400 m Време, 90⁰: 3.5 s Хоризонтален ъгъл: 360⁰ Верткален ъгъл: ± 18⁰ |
| Лазерен отвес | Тип: Червен, 635 nm Точност: 1.5 mm @ 1.5 m |
| Чувствителност на либелите | Алидадна: 30″/ 2 mm Кръгла: 8′ / 2 mm |
| Температурен режим | За работа: от -30 до +50⁰C За съхранение: от -40 до +70⁰C |
| Защита от проникващи частици и влага | Стандарт: IP55 Влажност: до 95%, без конденз |
| Физически характеристики | Размери: 217 х 198 х 278 mm Тегло: 7 kg |
| Захранване | Li-Ion батерии, 5400 mAh x 2 Време за работа: до 6 часа |
| Компютърна част | Процесор: MTK6762 Дисплей: 5.5″, 720 х 1280 – 2 бр. Клавиатура: 17 бутона – 2 бр. Операционна система: Андроид 11 Памет: RAM 4 GB, ROM 64 GB |
| Комуникации | Портове: RS232, USB-C 4G: Micro SIM TF карта WLAN: Обхват 450 m |
| Сензори | Температура и налягане |
